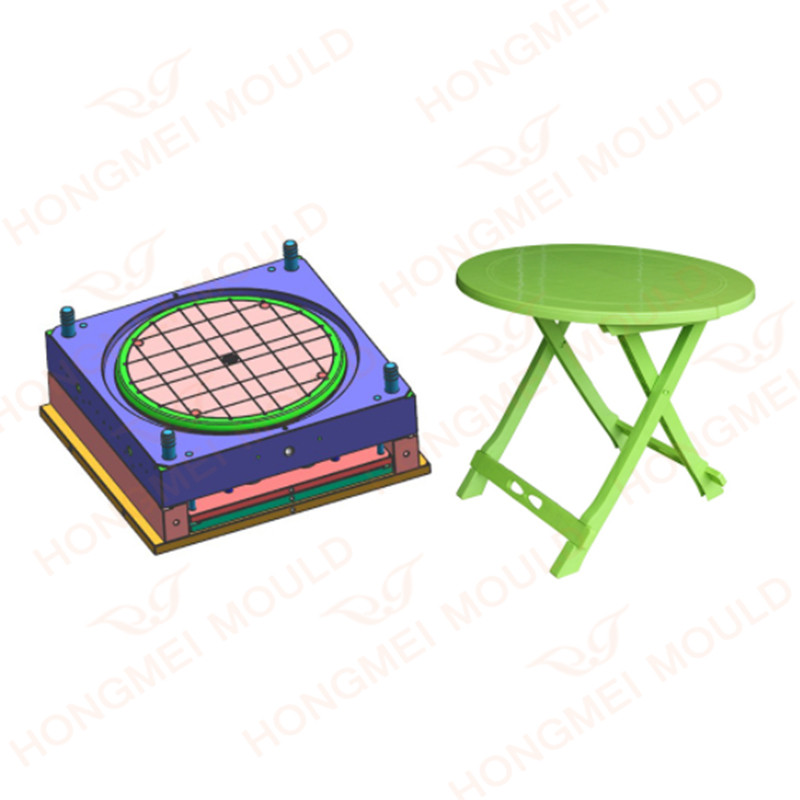

قالب میز پلاستیکی باغ گرد

ویژگی قالب میز پلاستیکی باغ گرد

مواد اولیه: PP

 فولاد قالب: 718

 پایه قالب: 45#

 دونده: دروازه بزرگ دونده داغ

 جهش: استریپر

 عمر قالب: 500000 شات

 تاریخ تحویل: 75 روز کاری

روند ساخت این قالب توسط شرکت Hongmei ما

Hongmei Mold مناسب ترین فولاد را برای ساخت قالب مطابق با محصولات شما، معمولاً، انتخاب می کندقالب میز پلاستیکی باغ گرد، شرکت ما فولاد 718 را با طول عمر قالب 500000 شات گارانتی توصیه می کند. قبل از طراحی قالب، محصول را تجزیه و تحلیل می کنیم تا بررسی کنیم که آیا می تواند تعادل جریان داشته باشد یا خیر. برای قالب ساق پا، باید از یک سیلندر روغن برای حرکت دادن قسمت اصلی استفاده شود، زیرا محصول ساق داخل آن توخالی است. با تجهیزات ابزار دقیق و کنترل ابعاد دقیق، ظاهر و اتصالات نمونه های آزمایشی پس از آزمایش قالب خوب است و ما می توانیم قالب را در مدت زمان کوتاهی برای شما ارسال کنیم. شرکت ما به طراحی سیستم رانر و سیستم خنک کننده توجه می کند، ما از یک نام تجاری رانر خوب استفاده می کنیم که بازخورد خوبی از مشتریان ما دارد، سیستم دونده داغ پرکننده خوبی خواهد بود. علاوه بر این، خطوط خنک کننده ما نزدیک به موقعیت قالب گیری محصول طراحی می شود تا به بزرگترین اثر خنک کننده دست یابد. طراحی خواهیم کردقالب میز پلاستیکی باغ گردمتناسب با پارامتر دستگاه شما و اگر نمی توانید طراحی قالب سه بعدی را باز کنید، ما گزارش قالب خود را داریم، می توانید گزارش قالب ما را برای بررسی اندازه قالب، قطر خط خنک کننده و غیره مشاهده کنید.

اصل طراحی قالب میز گرد پلاستیکی

1. اساس طراحی

* دقت بعد و بعد نسبی آن

با توجه به الزامات و عملکردهای خاص کل محصول از محصولات پلاستیکی برای تعیین کیفیت خارجی آن و اندازه خاص متعلق به کدام نوع است: الزامات کیفیت ظاهری بالاتر است، الزامات دقت اندازه محصولات پلاستیکی پایین تر، مانند اسباب بازی ها؛ محصولات پلاستیکی کاربردی، الزامات اندازه دقیق؛ محصولات پلاستیکی مانند دوربین ها که از نظر ظاهری و اندازه کاملاً مورد نیاز هستند.

* اینکه آیا شیب استریپر معقول است یا خیر

شیب قالب گیری مستقیماً با قالب گیری و کیفیت محصولات پلاستیکی مرتبط است، یعنی فرآیند تزریق، آیا می توان تزریق را به آرامی انجام داد. شیب قالب گیری کافی است. شیب به محصولات پلاستیکی در قالب گیری سطح جداسازی یا جداسازی. آیا بر دقت ظاهر و اندازه ضخامت دیوار تأثیر می گذارد یا خیر. آیا بر استحکام بخشی از محصولات پلاستیکی تأثیر می گذارد یا خیر.

2. رویه های طراحی

تجزیه و تحلیل و هضم رسم محصول پلاستیکی و جامد (نمونه جامد):

* هندسه محصول

* ابعاد، تحمل ها، و معیارهای طراحی

* الزامات فنی

* نام و نام تجاری پلاستیک

* الزامات سطح

* شماره حفره و ترتیب حفره

* وزن محصول و حجم تزریق دستگاه تزریق

* ناحیه پیش بینی شده محصول و نیروی گیره دستگاه تزریق

* اندازه قالب و منطقه موثر قالب نصب دستگاه تزریق، (یا فاصله بین میله کشش دستگاه تزریق)

* دقت محصول، رنگ

* اینکه آیا محصولات دارای هسته شفت جانبی هستند و روش های درمان آنها

شماره حفره تعیین شد و سپس به ترتیب حفره، آرایش موقعیت حفره، آرایش حفره شاملقالب میز پلاستیکی باغ گرداندازه، طراحی سیستم دروازه، تعادل سیستم دروازه، طراحی لغزنده کشنده هسته) نهادها، درج، و طراحی هسته، طراحی سیستم تبادل حرارت، این مشکلات و سطح جداسازی و انتخاب از محل دروازه، بنابراین در فرآیند طراحی خاص، تنظیمات لازم برای دستیابی به طراحی کامل تر انجام شود.

3. تعیین سطح جدایی

روی ظاهر تاثیری نداره برای اطمینان از صحت محصولات، پردازش قالب، به ویژه پردازش حفره.

برای طراحی سیستم ریختن، سیستم اگزوز و سیستم خنک کننده مفید است.

برای حصول اطمینان از باقی ماندن محصولات در کنار قالب متحرک هنگام باز شدن قالب، برای باز کردن قالب مناسب است.

چیدمان بلوک های فلزی را تسهیل کنید.

4. طراحی سیستم ریختن

طراحی سیستم ریختن شامل انتخاب کانال اصلی جریان، تعیین شکل و اندازه بخش رانر، انتخاب محل دروازه، فرم دروازه و تعیین اندازه مقطع دروازه می باشد.

هنگام طراحی سیستم دروازه، ابتدا محل قرارگیری دروازه انتخاب می شود.

انتخاب محل دروازه ارتباط مستقیمی با کیفیت قالب گیری محصول و فرآیند صاف تزریق دارد. انتخاب محل دروازه باید از اصول زیر پیروی کند:

* محل دروازه باید تا آنجا که ممکن است روی سطح جداکننده انتخاب شود تا تسهیل شود قالب میز پلاستیکی باغ گرد پردازش و استفاده از تمیز کردن دروازه

* فاصله بین موقعیت دروازه و هر قسمت از حفره باید تا حد امکان ثابت باشد و جریان ابزار باید کوتاه ترین باشد.

* محل دروازه باید اطمینان حاصل کند که پلاستیک به داخل حفره، حفره در قسمت‌های دیوار ضخیم و عریض جریان می‌یابد تا جریان پلاستیک صاف را تسهیل کند.

* موقعیت دروازه باید در ضخیم ترین بخش قطعات پلاستیکی باز شود

* از تزریق مستقیم پلاستیک به دیواره حفره، هسته یا درج در هنگام پایین آمدن حفره خودداری کنید تا پلاستیک در اسرع وقت به تمام قسمت های حفره جریان یابد و از تغییر شکل هسته یا درج جلوگیری شود.

* سعی کنید از محصولات تولید علائم جوش خودداری کنید یا اینکه علائم جوش در محصول قطعات مهمی نباشد.

موقعیت دروازه و جهت ورودی پلاستیک باید باعث شود که پلاستیک در امتداد جهت موازی جریان ورودی یکنواخت به داخل حفره جریان یابد و منجر به تخلیه گاز در حفره شود.

* درب باید روی قسمتی از محصول قرار گیرد که به آسانی قابل جداسازی است بدون اینکه تا حد امکان ظاهر محصول را تحت تأثیر قرار دهد.

5. طراحی سیستم اگزوز

سیستم اگزوز نقش مهمی در تضمین کیفیت شکل گیری محصولات دارد.

با استفاده از شیار اگزوز، شیار اگزوز به طور کلی در قسمتی قرار می گیرد که حفره در انتهای آن پر شده است. عمق شیار اگزوز با پلاستیک های مختلف متفاوت است و اساساً با حداکثر فاصله مجاز توسط پلاستیک بدون فلنج تعیین می شود، به عنوان مثال، ABS0.04 زیر 0.02 میلی متر گچ و 0.02 از فولاد است.

از فاصله مناسب میله فشاری درج هسته یا دوشاخه اگزوز ویژه برای اگزوز استفاده کنید. گاهی اوقات برای جلوگیری از خروج محصولات ناشی از تغییر شکل خلاء، پین گاز باید تنظیم شود. گاهی اوقات اجزای ضد خلاء برای جلوگیری از جذب خلاء محصولات و ماژول ها طراحی می شوند.

6. طراحی سیستم خنک کننده

طراحی سیستم خنک کننده کار پیچیده ای است که باید تأثیر خنک کننده و یکنواختی خنک کننده و تأثیر سیستم خنک کننده بر ساختار کلی را در نظر گرفت.قالب میز پلاستیکی باغ گرد.

7-شامل:

* چیدمان سیستم خنک کننده و فرم خاص سیستم خنک کننده

* تعیین مکان و اندازه خاص سیستم خنک کننده

* قطعات کلیدی مانند متحرک قالب یا خنک کننده درج

* خنک کننده لغزنده های جانبی و هسته های جانبی

* طراحی عناصر خنک کننده و انتخاب المان های استاندارد خنک کننده

* طراحی ساختار آب بندی

سفارشات کوچک محصولات قالب گیری تزریقی با MOQ کوچک را بپذیرید.

6 مهندس ارشد، 5 طراح و 50 نفر با تجربه هستندقالب میز پلاستیکی باغ گردکارگران اطمینان حاصل کنند که فرآیند سفارش تا حد امکان به طور مؤثر مدیریت می شود.

ساختار دقیق قالب، کوتاه کردن زمان چرخه قالب، افزایش طول عمر قالب هدف نهایی ما از قالب های واجد شرایط است.

ارتباطات و کار کارآمد ما می تواند خواسته های مشتریان را برآورده کند و همکاری طولانی مدت را با برد-برد توسعه دهد.

Hongmei همیشه می تواند تامین کننده قابل اعتماد شما باشد.
