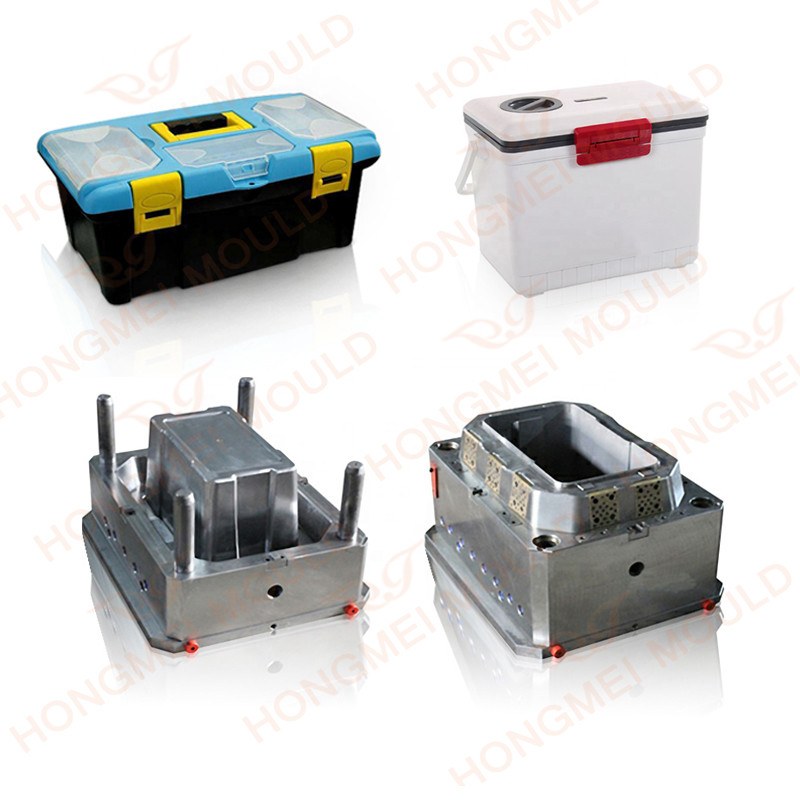

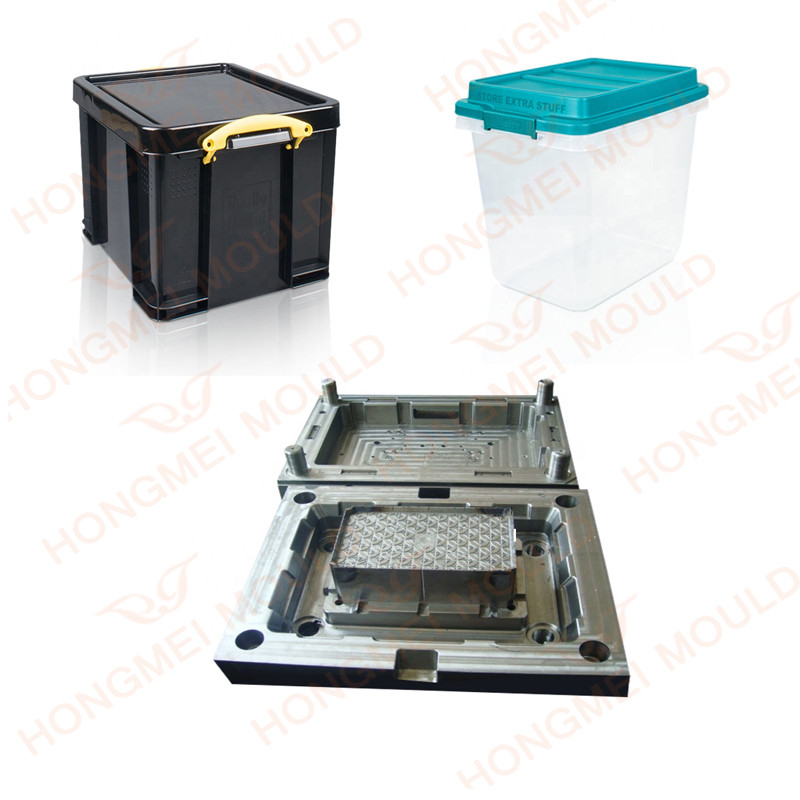

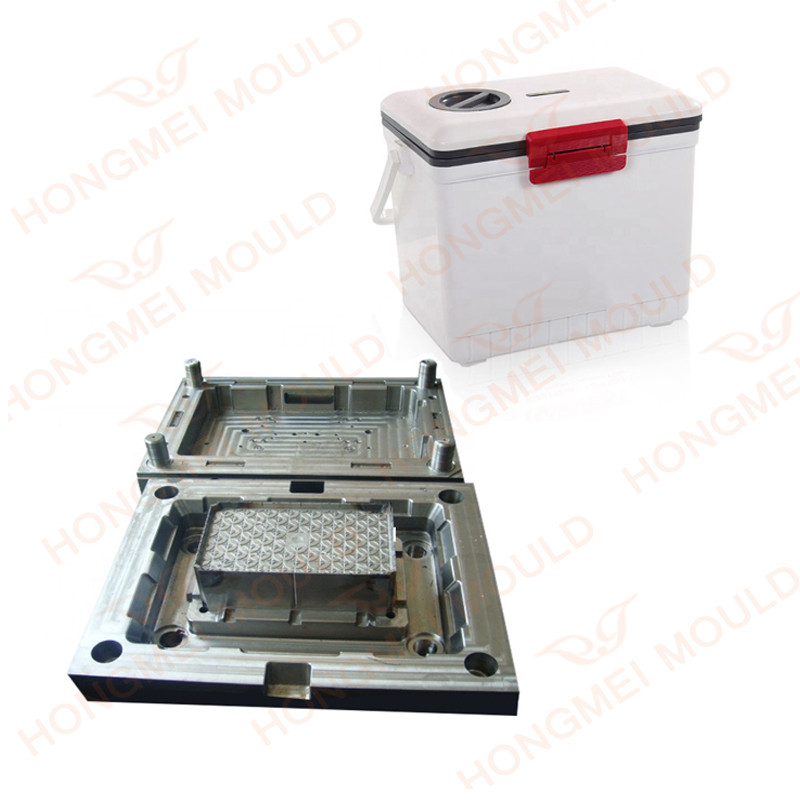

قالب جعبه ابزار پلاستیکی

به عنوان تولید کننده حرفه ای، ما می خواهیم قالب جعبه ابزار پلاستیکی با کیفیت بالا را به شما ارائه دهیم. و ما بهترین خدمات پس از فروش و تحویل به موقع را به شما ارائه خواهیم داد.

قالب جعبه ابزار پلاستیکی

مواد قالب: P20 28-32HRC

پایه قالب: 45#

دونده قالب: دونده سرد

سیستم اجکتور: صفحه استریپر

انقباض: 1.5%

سیستم خنک کننده: آب خنک کننده در گردش

زمان چرخه: 52 ثانیه

دستگاه تزریق: 800 تن

نوع قطره: به صورت خودکار

زمان تحویل: 45 روز

بسته بندی: جعبه چوبی

توجه به طراحی جعبه

    1. ضخامت یکنواخت است، فرشته پیش نویس کافی است.

    2. صاف کنید و از گوشه های تیز خودداری کنید.

     3. دروازه قالب: دونده به خوبی بزرگ و کوتاه، محل دروازه را باید با توجه به روند تراکم انقباض انتخاب کند، لازم است گاهی اوقات یک ماده سرد به خوبی اضافه شود.

     4.جعبه ابزار پلاستیکیقالبسطح مرتب و تمیز، زبری کمتر از 0.8.

     5. سوراخ و شیار کافی برای خروج هوا و گاز.

     6. بجز مواد PET، ضخامت آن نباید کمتر از 1 میلی متر باشد.

تست قالب

انواع زیر دروازه وجود دارد

(1) دروازه مستقیم
دروازه مستقیم را دروازه مرکزی نیز می گویند. این گیت دارای مقاومت جریان کم و سرعت تغذیه سریع است. معمولاً در قالب های تک حفره ای برای تشکیل قطعات پلاستیکی بزرگ و عمیق استفاده می شود. برای انواع پلاستیک ها، به ویژه آنهایی که ویسکوزیته بالا و سیالیت ضعیف دارند، مانند PC، PSF و غیره مناسب است.
هنگام تشکیل قطعات پلاستیکی کم عمق و مسطح با دروازه های مستقیم، خم شدن و تاب برداشتن رخ می دهد. در عین حال، برداشتن دروازه ها ناخوشایند است و علائم دروازه آشکار است. گاهی اوقات به دلیل غلظت گرما در دروازه، حفره دیر آب بندی می شود و تنش داخلی زیاد است. تبدیل شدن به منبع ترک، بنابراین دروازه باید در هنگام طراحی تا حد امکان کوچک باشد. هنگام تشکیل قطعات پلاستیکی جدار نازک، قطر ریشه دروازه حداکثر 2 برابر ضخامت دیواره قطعه پلاستیکی است.

(2) دروازه جانبی
گیت جانبی را گیت لبه ای نیز می نامند. سطح مقطع آن مستطیل شکل است. عموماً روی سطح جداکننده باز می شود و از کناره قسمت پلاستیکی تغذیه می شود. موقعیت دروازه را می توان به طور معقولی با توجه به نیازها انتخاب کرد. به ویژه برای یک قالب با حفره های متعدد مناسب است. همانطور که در شکل 10-12 نشان داده شده است، به طور کلی عرض B=1.5 میلی متر تا 5 میلی متر، ضخامت h=0.5 میلی متر تا 2 میلی متر (همچنین می توانید ضخامت دیواره قطعه پلاستیکی را 1/3 تا 2/3 بگیرید) و طول L = 0.7 میلی متر تا 2 میلی متر.

(3) دروازه نقطه ای
دروازه نقطه ای که به عنوان دروازه نقطه ای نیز شناخته می شود، یک دروازه با اندازه کوچک است، همانطور که در شکل 10-14 نشان داده شده است. مذاب پلاستیک با سرعت برشی بالا از آن عبور می کند. این به طور گسترده ای در قطعات مختلف پلاستیکی پوسته شکل استفاده می شود. وقتی قالب باز می شود، دروازه می تواند خود به خود شکسته شود.
محل اتصال بین دروازه و قسمت پلاستیکی را می توان به گونه ای طراحی کرد که دارای یک باس کوچک باشد تا از آسیب دیدن قسمت پلاستیکی در هنگام شکستن دروازه جلوگیری شود.
دروازه نقطه دارای سطح مقطع کوچک و تراکم سریع است که برای تغذیه مناسب نیست. برای قطعات پلاستیکی ضخیم تر مناسب نیست.

(4) دروازه پنهان
همچنین به عنوان دروازه برشی شناخته می شود، از دروازه نقطه ای، دروازه نقطه ای برای قالب سه صفحه ای و دروازه نهفته برای قالب دو صفحه ای استفاده می شود، بنابراین ساختار قالب را ساده می کند. دروازه نهفته در قسمت مخفی داخل یا خارج قسمت پلاستیکی قرار می گیرد که تاثیری بر ظاهر قطعه پلاستیکی ندارد. هنگامی که قسمت پلاستیکی به بیرون رانده می شود دروازه بریده می شود، اما به یک رانش قوی نیاز است که برای پلاستیک های قوی مناسب نیست.

قالب جعبه ابزار پلاستیکی ما دروازه بزرگ با دونده داغ، حفره تک را انتخاب می کنیم.

بسته و تحویل

مرحله 1: قالب را با فیلم نگهدارنده پیچیده کنید تا از زنگ زدگی جلوگیری شود.

مرحله 2: قرار دادنقالب جعبه ابزار پلاستیکیو لوازم جانبی در جعبه چوبی.

مرحله 3: درب را بپوشانید و علامت را برای تحویل بچسبانید.

مزیت قالب Hongmei

* زمان: زمان ساخت قالب با توجه به اندازه قالب شما و پیچیده است یا خیر. اما ما هرگز با تاخیر قالب تحویل نمی دهیم مگر اینکه مشتری تغییر کند. و ما دستگاه CNC و دستگاه حکاکی را در خانه داریم.

* سرویس: طراح: 5 نفر

               کارگر: 20 نفر

               افراد تست قالب: 2 نفر

               فروش: 7 نفر

               بررسی کیفیت: 1 نفر

بنابراین مهم نیست که کدام بخش مشکل دارد، ما می توانیم آن را به موقع حل کنیم.
