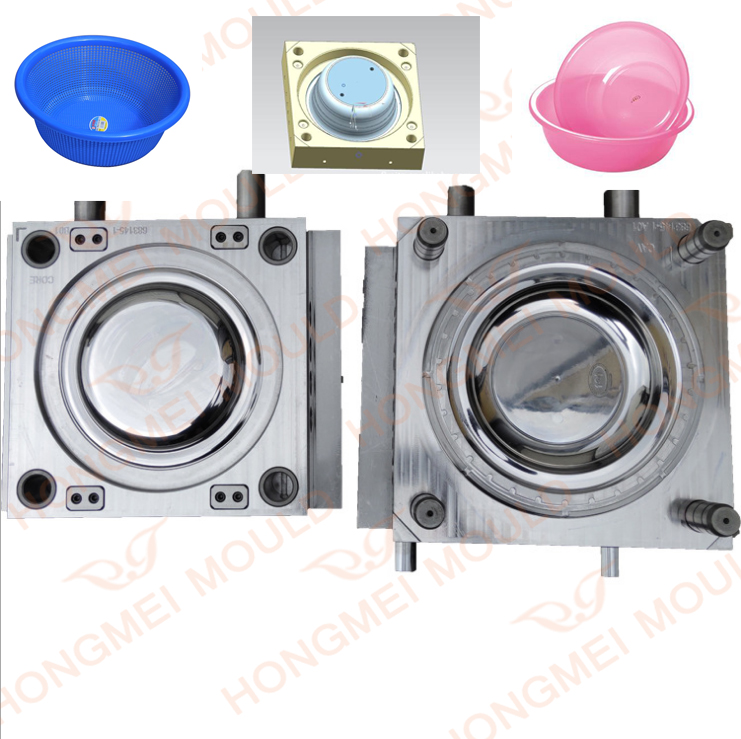

قالب تزریق سینک دست دوم پلاستیک

تشریح قالب تزریق ظرفشویی دست دوم پلاستیک

فولاد قالب: P20

صفحه قالب: S50c

دونده: دونده سرد

حفره: تک حفره

سیستم اجکتور: پین تخلیه

سیستم خنک کننده: چرخه آب

زمان T1: 35 روز

عمر قالب: 500000 شات

خدمات ما

توانمندی های مهندسی عبارتند از:

1.قطعاتطرح

2. محصولات تحقیق و توسعه

3. نمونه اولیه طراحی و مونتاژ تولید

4. نرم افزار طراحی معتبر که برای کلیه کارهای طراحی استفاده می شود

5. طراحی قالب گیری خودکار سریع

6.قالب روشوییطراحی با تیمی از متخصصان مجرب

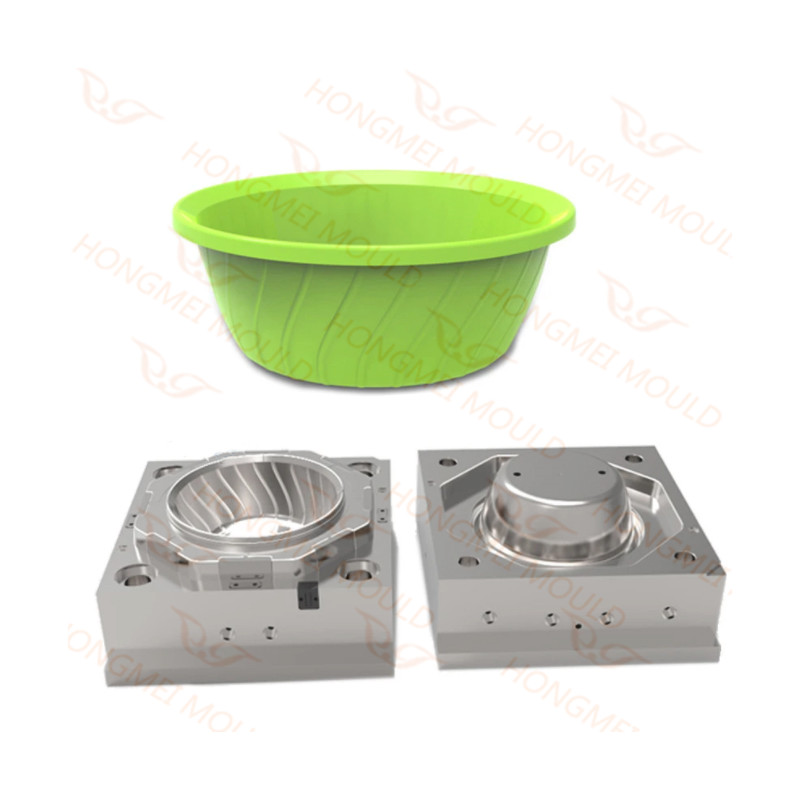

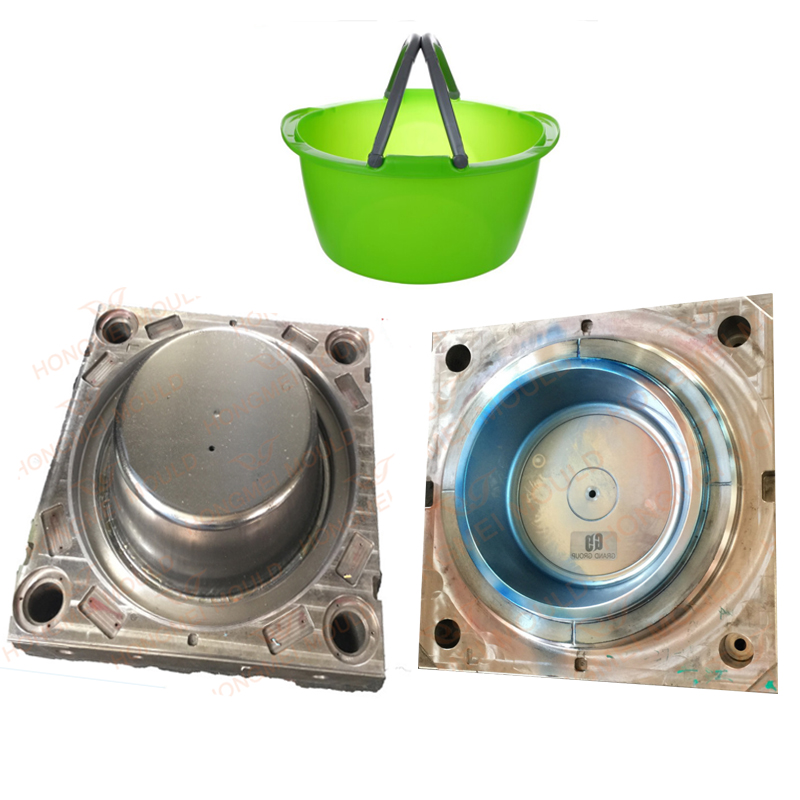

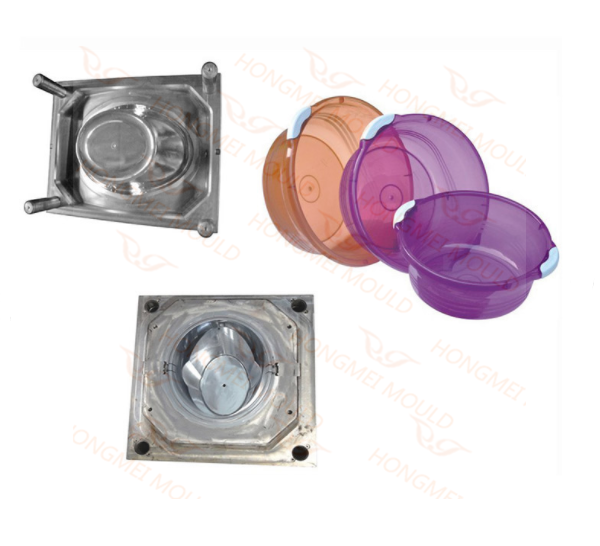

نمایش نمونه دستشویی ما

اتاق نمونه ما دارای انواع بسیاری از حوضه ها و سایر محصولات شلنگی است که مشتریان کیفیت را انتخاب و بررسی می کنند.

البته، ما همچنین می توانیم با توجه به توضیحات شما، محصول جدیدی را برای شما طراحی و طراحی کنیم.

طراحی سینک ظرفشویی

با یک سیستم طراحی کامل، Hongmei مسئول تحقیقات آینده نگر و توسعه محصول جدید است. این شرکت با استفاده از فناوری های پیشرفته CAD / CAE / CAM و نرم افزارهای UG، CATIA، MOLD FLOW، PRO/E بهینه سازی طراحی محصول را انجام می دهد تا چرخه توسعه محصول را کوتاه کند و کیفیت محصول را تضمین کند.قالب های دستشویی.

ترسیم گراف دو بعدی به عنوان گامی حیاتی در فرآیند ساخت قالب، حاوی مقررات جامعی در مورد اندازه، عملکرد، الزامات فنی قطعات مختلف قالب است که مبنای آزمایش و تحلیل فرآیند است.

طراحی سه بعدی تصاویر واضح و بصری را ارائه می دهد که طراحی دو بعدی با شکست مواجه می شود. نقشه های سه بعدی شرکت توسط کادر فنی حرفه ای ترسیم می شود. حرکت مجازی محصولات وقالب های روشوییمی تواند عملکرد قالب ها و محصولات را در مرحله طراحی نشان دهد تا بتوان عملکرد را از قبل بهبود بخشید و قالب ها و محصولات بهتری تولید کرد. علاوه بر این، نقشه های سه بعدی تا حد زیادی چرخه تولید را کوتاه می کند و مزایای اقتصادی غیرقابل محاسبه ای را برای مشتریان ایجاد می کند.

مکانیزم اجکتور

مکانیسم اجکتور شامل پین های اجکتور ریخته گری، پین یا پین های اجکتور اسپرو، پین های برگشتی اجکتور، صفحه نگهدارنده پین، صفحه مونتاژ پین، جعبه اجکتور و میله اجکتور است.

پین‌های اجکتور از میله مته‌ای ساخته شده‌اند که در انتهای نگهدارنده به هم ریخته و ترجیحاً مستقیم هستند، بدون نیاز به چرخش. آنها باید سفت شوند.

در اینقالب روشویی، برای هر ریخته گری از پین های اجکتور استفاده می شود.

یک پین اجکتور اسپرو استفاده می شود. سه پین ​​برگشت اجکتور استفاده می شود.

آنها مجموعه اجکتور را به حالتی که در هنگام بسته شدن قالب نشان داده شده است فشار می دهند.

پین ها در صفحه نگهدارنده که به صفحه مونتاژ پیچ می شود نگه داشته می شوند. این صفحات باید صاف باشند، اما لزوماً آسیاب یا سفت نباشند.

مجموعه اجکتور در جعبه اجکتور به جلو و عقب حرکت می کند. سفر در جزئیات 25 نشان داده شده است.

هنگامی که پرس باز می شود، میله اجکتور به یک استاپ برخورد می کند و مجموعه را تا مرز حرکت به جلو هل می دهد. حرکت برای بیرون راندن قطعه از هسته کافی است.

وقتی کهWقالب آشباسینبسته می شود، پین های برگشت مقدار سفر را از صفحه نگهدارنده بیرون می زند.

آنها به صفحه نگهدارنده ضربه می زنند و مجموعه را به حالت قالب برمی گرداند.

مجموعه اجکتور می تواند روی پین ها آویزان شود و صفحات می توانند کناره های جعبه را پاک کنند. در این قالب جعبه اجکتور مربعی شکل است و از چهار اسپیسر برای تشکیل جعبه استفاده می شود.

از پیچ ها برای نگه داشتن اسپیسرها روی صفحه آداپتور استفاده می شود. این برای راحتی در مونتاژ است.

در صورتی که قالب خیلی بزرگ نباشد، جعبه اجکتور ممکن است گرد ساخته شده و از یک بلوک جامد خارج شود تا صفحه آداپتور را در خود جای دهد.

اسپرو، دونده ها و گیتس
مواد از طریق اسپرو وارد قالب می شوند. سوراخ مخروطی در بوش اسپرو به عنوان جزئیات 16 نشان داده شده است.

از اسپرو، آن را از طریق شش دونده (جزئیات 17) و دروازه ها که با یک بریدگی کوچک در بلوک حفره در انتهای رانر نشان داده شده است، جریان می یابد.

بوش اسپرو از فولاد قالب ساخته شده و سخت شده است.

در انتهای سر، یک فرورفتگی کوچک برای تناسب با نوع خاصی از نازل که توسط قالب‌گیر ترجیح داده می‌شود، ماشین کاری می‌شود.

چه چیزی می توانیم ارائه دهیم؟

 • پاسخ به موقع در ایمیل، تماس های تلفنی یا فکس

 • ارائه به موقع طرح های نقل قول و قالب

 • ارتباط به موقع در مورد نکات فنی

 • ارسال به موقع تصاویر برای پیشرفت ماشینکاری قالب و برنامه تکمیل قالب

 • آزمایش قالب و تحویل نمونه به موقع

 • تست قالب و تحویل نمونه به موقع

 • تحویل به موقع قالب
